Benfeitorias no Laboratório de Eletrotécnica da Unidade Itaim


Unidade Itaim

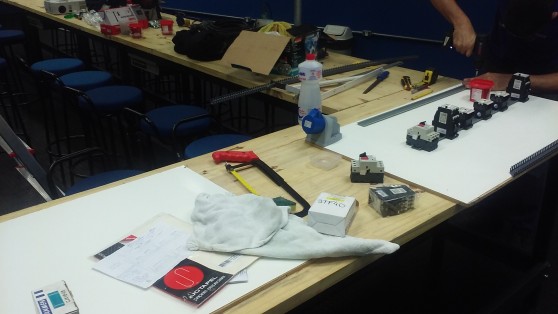

Tendo em vista a procura do curso Técnico em Eletrotécnica, e ao observar uma real necessidade de mais dispositivos para atender a demanda de alunos no ambiente do Laboratório. Recentemente idealizamos, elaboramos e Montamos Painéis de Comando Elétrico, sendo, suas medidas 60cm/100cm, sua alimentação consiste em rede trifásica, com a seguinte distribuição de componentes:

01 – Tomada e Plugue esteck;

01 – Disjuntor Motor;

02 – Contatoras de Potência 16 A;

03 – Contatoras Auxiliares 10 A;

01 – Temporizador 6 minutos;

01 – Falta de Fase;

06 – Sinaleiras de Múltiplas cores;

02 - Contato/Chave;

02 – Botoeiras tact;

01 – Botoeiras c/ Trava;

            Montado em um conjunto de caixas para interligações e fixação de Bornes para dinamizar os ensaios, permitindo ao aluno interliga-los por meio de cabos do tipo banana.

            No painel colocamos canaletas de 20mm/20mm, o que irá permitir ao aluno acomodar os cabos de ligações, trazendo-os o mais próximo do real chão de indústria, deixamos a bobina A2 das contatoras diretamente ligadas, isso evita acidentes, bem como, cria um padrão de ligações seguras.

            Acrescentamos uma porta aviso de acrílico, onde permite ao professor propor o diagrama esquemático para execução do ensaio, e servirá de entrega de Relatório em grupo.
